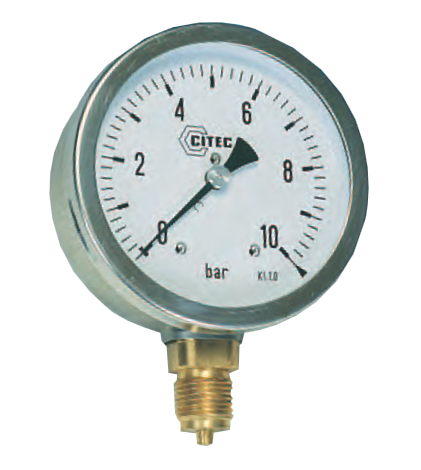

Manomètres très robustes réétalonnables adaptés aux applications industrielles générales pneumatiques ou hydrauliques de type pompes et compresseurs
Fermeture par baïonnette permettant le réétalonnage
Utilisés pour le montage de séparateurs ou de contacts électriques
∅ 63, 100, 150, boîtier étanche, remplissable
| Gamme de pression | -1 à 1000 bar | ||
| Classe d'exactitude | 1 pour ∅ 100 et 150 ; 1,6 pour ∅ 63 | ||
| Conception | suivant norme EN 837-1 |
||
| Organe moteur | ≤ 40 bar : tube bronze en C |
||
| ≥ 60 bar : tube hélicoïdal |
|||
| Mouvement | laiton | ||
| Boîtier | acier inox 304 avec évent de sécurité, étanche | ||
| Aiguille | aluminium noir avec dispositif de réétalonnage | ||
| Lunette | acier inox AISI 304, fermeture par baïonnette | ||
| Collerette | acier inox AISI 304 | ||
| Vitre | acrylique | ||
| Raccord | laiton, G1/4 ou G1/2 selon ∅ | ||
| Cadran | aluminium laqué blanc, chiffres et traits noirs | ||
| Dimensions, graduation | voir fin de catalogue | ||
| Indice de protection | IP65 | ||
| Liquide de remplissage | glycérine | ||
| Température d'utilisation | sec | à bain | |
| ambiante : | -25°C à 100°C | -20°C à 70°C | |
| fluide : ≤ 40 bar | -20°C à 100°C | -20°C à 70°C | |
| ≥ 60 bar | -30°C à 100°C | -20°C à 70°C | |
