Série 6500
Série 6500
Manomètres à colonne de liquide
Série 6500

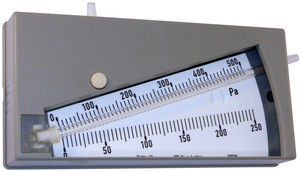

Modèle A à tube incliné

Modèle C à tube en U

Modèle D à tube en U

• Mesure pression, dépression ou ΔP
• Tube incliné ou tube en U
• Étendue de mesure : -6000 à +6000 Pa
• Gaz neutres ou air
• Options contacts électriques

APPLICATIONS

Les appareils de la série 6500 sont des manomètres à colonne de liquide verticale ou inclinée permettant de mesurer de faibles variations de pression, dépression ou pression différentielle d'air ou de gaz.
Ils sont destinés aux applications dans les domaines du conditionnement d'air, ventilation (colmatage de filtres), climatisation dépoussiérage ainsi que des mesures de surpression des salles blanches, laboratoires et locaux stériles.

DESCRIPTION

Deux styles de produits sont proposés : les modèles à tubes inclinés ou verticaux et les modèles à tube en U.
Les premiers sont constitués d'un réservoir de liquide et d'une règle graduée, sous l'effet de la pression le liquide monte dans le tube et la règle graduée indique la pression mesurée.
Les seconds modèles à tube en U sont constitués d'un tube rempli de liquide, sous l'effet de la pression, le liquide se déplace dans le tube permettant la mesure sur la règle graduée.
Rappel physique : 100 Pa = 1 mbar.
Le liquide bleu utilisé est résistant au froid (-20°C), a une densité de 1 et un très faible pouvoir d'évaporation.
D'autre part, il est conseillé de changer le liquide tous les ans, voir références sur fiche technique.
Certains produits sont livrés avec un kit de mesure constitué de : flacon de 50 ml de liquide bleu, tube PVC lg 2m, 2 tubes coudé avec joint, 2 index rouges, étiquette info mesure, vis de fixation.
