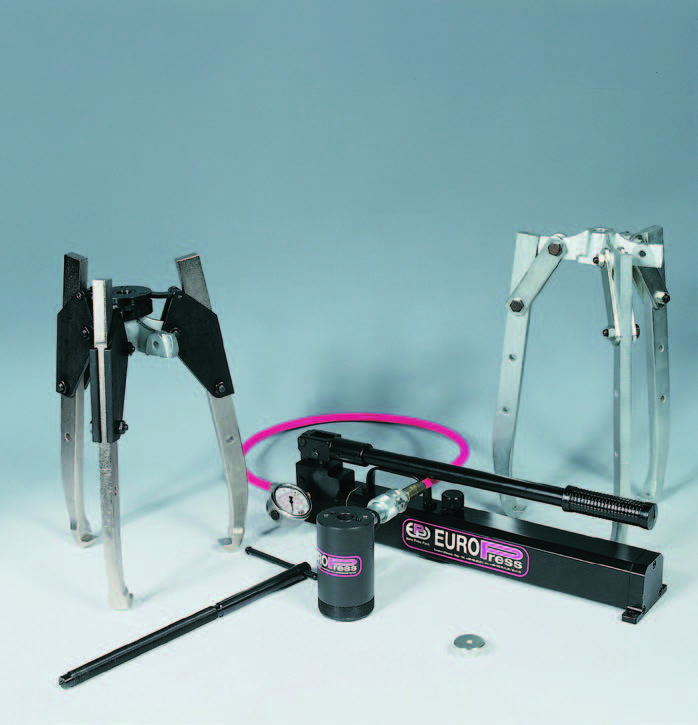

| Description | UEG5 | UEG10 | UEG20 | UEG30 | UEG50 | ||
| - | UEZ10 | UEZ20 | UEZ30 | UEZ50 | |||
| Partie Hydraulique - UEU# | POS | ||||||
| Pompe à main | 1 | PS100F | PL131 | PL141 | PL141 | PL162 | |
| Vérin | CMI5N125 | CMF10N50E | CMF20N50E | CMF30N50E | CMF60N75E | ||
| Tuyau flexible | SN20M | SN20M | SN20M | SN20M | SN20M | ||
| Manomètre | G106L | G106L | G106L | G106L | G106L | ||
| Pression de travail max. | - | 700 bar | 560 bar | 600 bar | 615 bar | 580 bar | |
| Partie Mecanique | UEG#M | POS | |||||
| UEZ#M | |||||||
| Capot de protection | 2 | - | UETS10 | UETS20 | UETS30 | UETS50 | |
| Nombre Griffes | 3 | 2 | *2/3 | 2/3 | 2/3 | 2/3 | |
| Ouverture max. mm | F | 195 | 250 | 480 | 580 | 920 | |
| Profondeur de travail mm | G | 220 | 268 | 335 | 425 | 731 | |
| Largeur des griffes mm | H | 18 | 14 | 18 | 25 | 30 | |
| Profondeur des griffes mm | H1 | 26 | 15 | 20 | 22 | 25 | |
| Epaisseur des griffes mm | I | 11 | 25 | 32 | 42 | 50 | |
| Diamètre de la barre filetée | L | - | 3/4" - 16 UNF | 1" - 8 UNC | 1 1/4" - 7 UNC | 1 5/8" 5,5 UNC | |
| Longueur de la barre filetée mm | M | - | 400 | 670 | 790 | 975 | |
| Poids pos. 2/3 griffe kg | Kg | 5 | 12 | 22 / 27 | 36 / 45 | 85 / 103 | |
* traverse universelle
