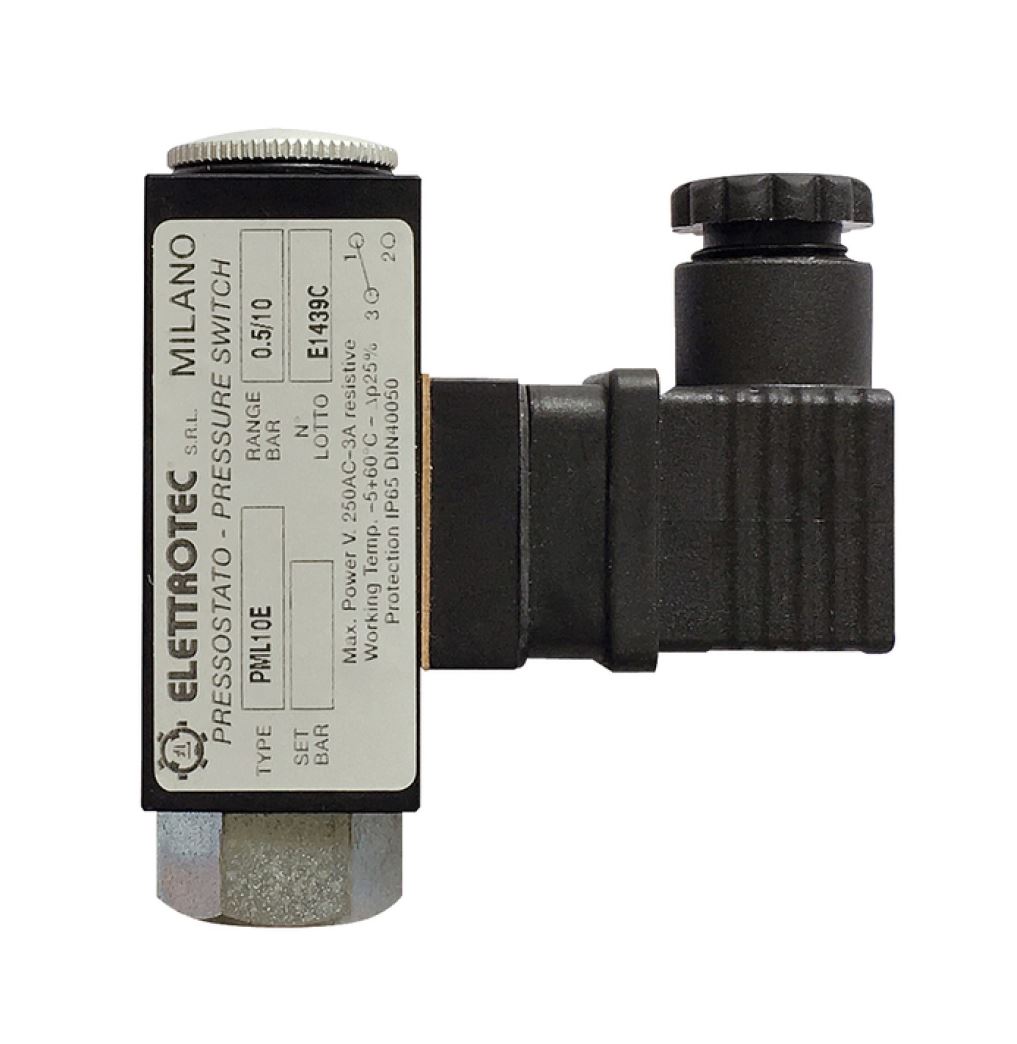

• Série Industrielle
• Gamme de pression : +0,5 à +350 bar
• Consigne réglable
• Hystérésis fixe
• Corps aluminium anodisé
• Raccord acier G ¼"
Applications industrielles générales pneumatiques et hydrauliques (contact inverseur réglable avec hystérésis fixe proportionnel à la valeur du point de consigne)
Dans un corps métallique creux, le dispositif Ressort/Piston ou Ressort/Membrane, actionne un contact électrique. La pression en croissant ou décroissant provoque le déplacement d'un plateau qui établit le contact selon la valeur (position) réglée. Le réglage du point de consigne se fait par la vis située sous l’obturateur.
| Gammes de pression | 0,5...10 bar ; 10...100 bar ; 30...150 bar ; 150...350 bar | |
| Pression statique | PML : Maxi 300 bar | |
| PPL : Maxi 600 bar | ||
| Conception | PML : Membrane Bruna-N | |
| PPL : Piston acier | ||
| Connexion électrique | Embase DIN 43650 + prise, entrée PG 9 | |
| Contact électrique | Inverseur SPDT 3(2) A / 250 V AC | |
| Réglage consigne | Par vis (sous obturateur) | |
| Hystérésis | 30 % de la valeur de consigne | |
| Température fluide | -5...+60 °C | |
| Construction | Corps aluminium anodisé | |
| Raccord de pression : Acier, taraudé G ¼" | ||
| Étanchéité : joint NBR (Std), | ||
| ou FPM - Silicone (S/dde) | ||
| Protection | IP 65 | |
| Fréquence commutation | 100 /mn (Membrane) | |
| 60 /mn (Piston) | ||
| Durée de vie mécanique | 10⁶ opérations | |
| Masse | PML : 285 g –– PPL : 335 g | |
| Certifications | CE, RINA , Lloyds Register, ATEX, UR |
Les appareils satisfont aux exigences légales des Directives Européennes en vigueur.

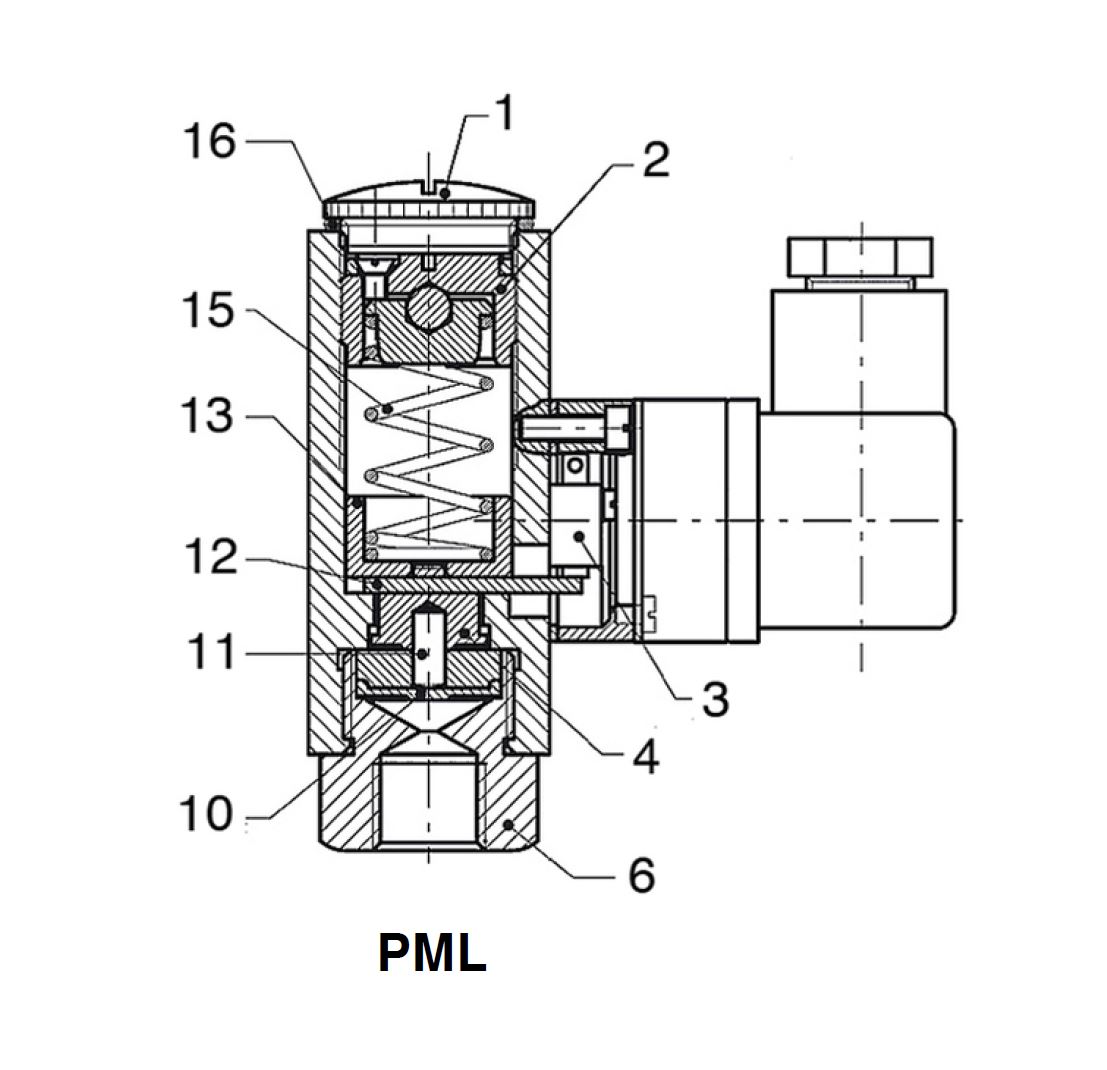

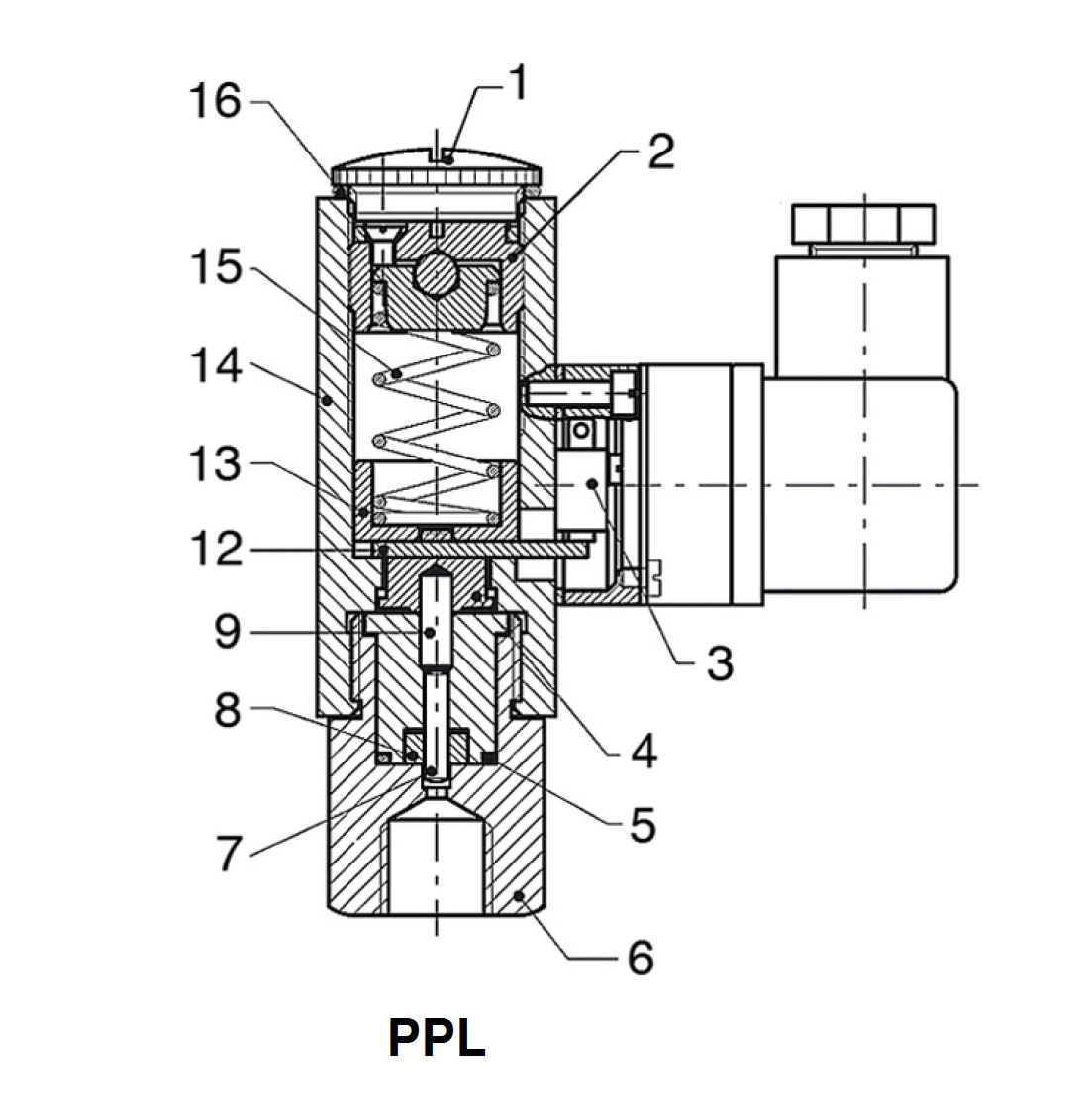

| 1 : Obturateur | 9 : Piston supérieur |
| 2 : Vis de réglage | 10 : Membrane |
| 3 : Microswitch | 11 : Actionneur |
| 4 : Butée | 12 : Levier |
| 5 : Garniture Or | 13 : Coupelle |
| 6 : Bride inférieure | 14 : Corps |
| 7 : Piston inférieur | 15 : Ressort |
| 8 : Joint | 16 : Joint Or |
