Série 1515
Série 1515

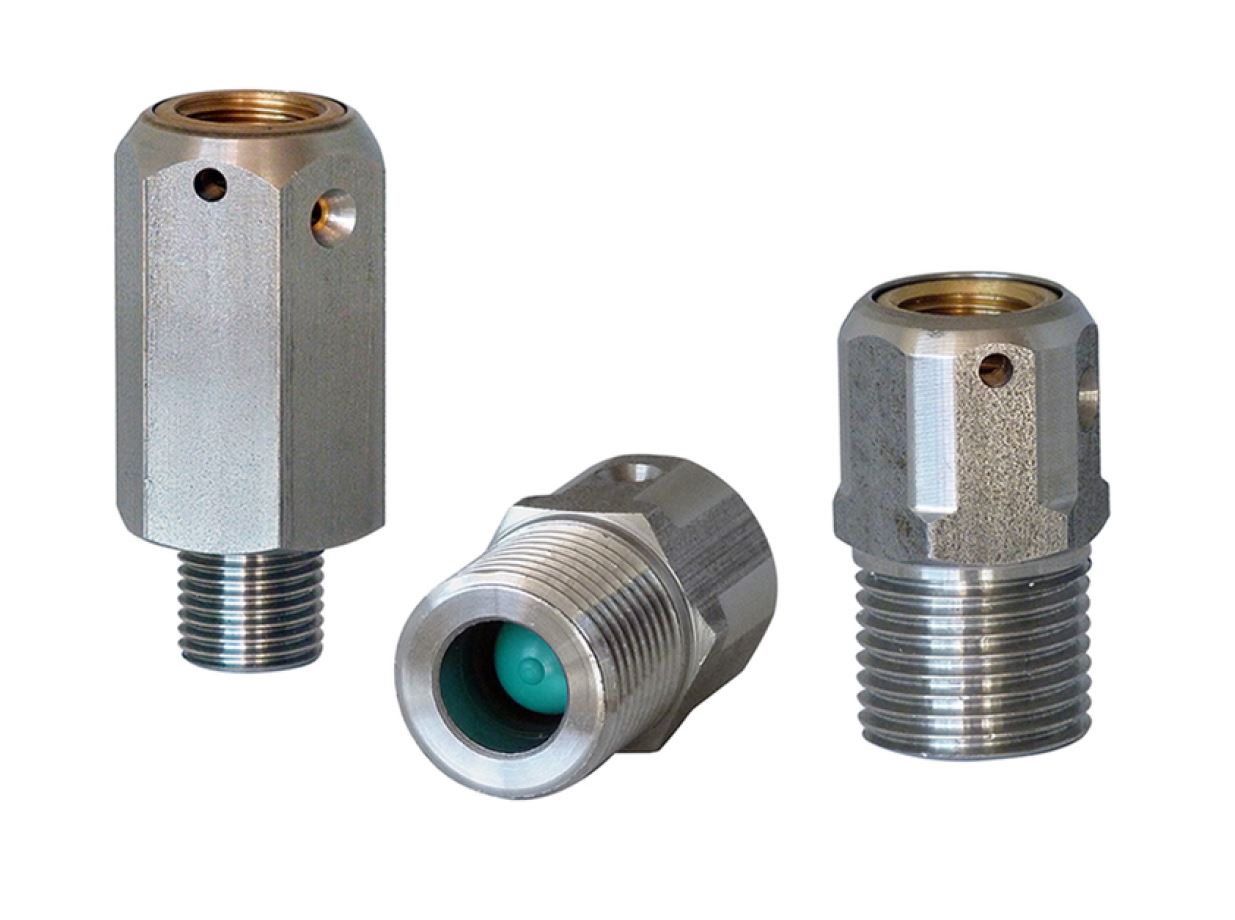

Séparateurs monoblocs
Série 1515




• Monoblocs
• Membrane FPM
• Économique

APPLICATIONS

Pour applications industrielles générales
Fluides : Eau, eau chargée, huile, produits phytosanitaires

DESCRIPTION

Ces séparateurs monoblocs, de faible encombrement, sont destinés à un usage général à l'exception des applications "vide" ou "vide-pression".

CARACTÉRISTIQUES TECHNIQUES
Pression   Mini : 0...6 bar
    Maxi : 0...60 bar
Construction   Corps acier inox 303
    Insert laiton
    Membrane FPM
Dimensions   ΔH après montage :
    Type 1515 = 38 mm
    Type 1516 = 30 mm
Liquide de remplissage   Huile agréée FDA
Température   Fluide : -10...+120 °C
CODES ET RÉFÉRENCES
Étendue de mesure Raccords instrument / process Référence
0...6 bar 0...60 bar G ¼" / G ¼" 410 145
0...6 bar 0...60 bar G ¼" / G ½" 410 147

Manomètre monté sur séparateur :
Référence du manomètre + référence du séparateur

MONTAGE INSTRUMENT / SÉPARATEUR

L'ensemble instrument-séparateur ne peut être monté par l'utilisateur, car un montage spécial nécessitant la mise au vide et le remplissage avec de l'huile doit être effectué. Pour passer commande, il convient d'indiquer les références de l'instrument et du séparateur à monter.
CITEC réalise le montage de tous les types de séparateurs sur manomètres, pressostats et transmetteurs de pression.

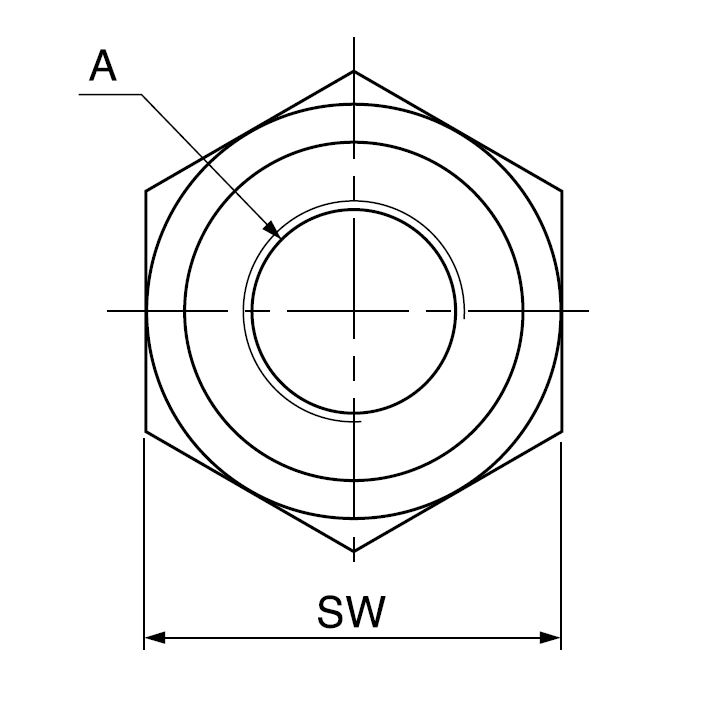

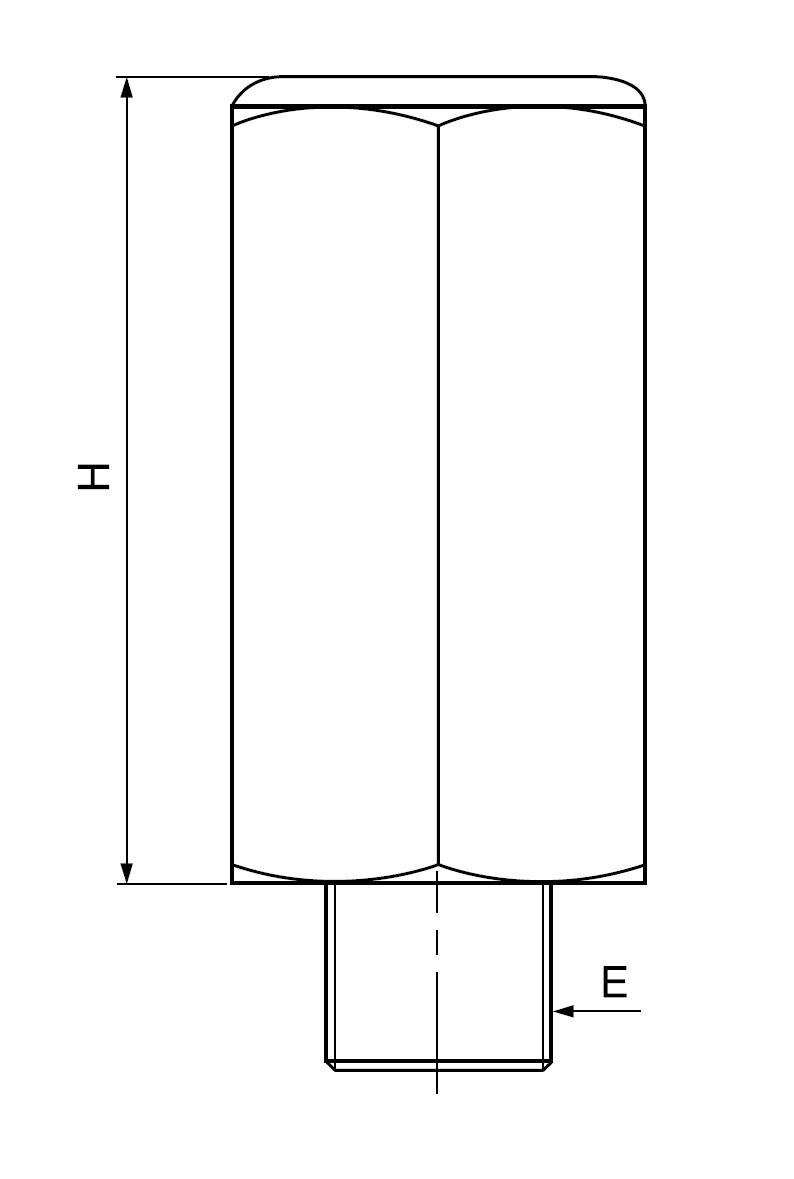

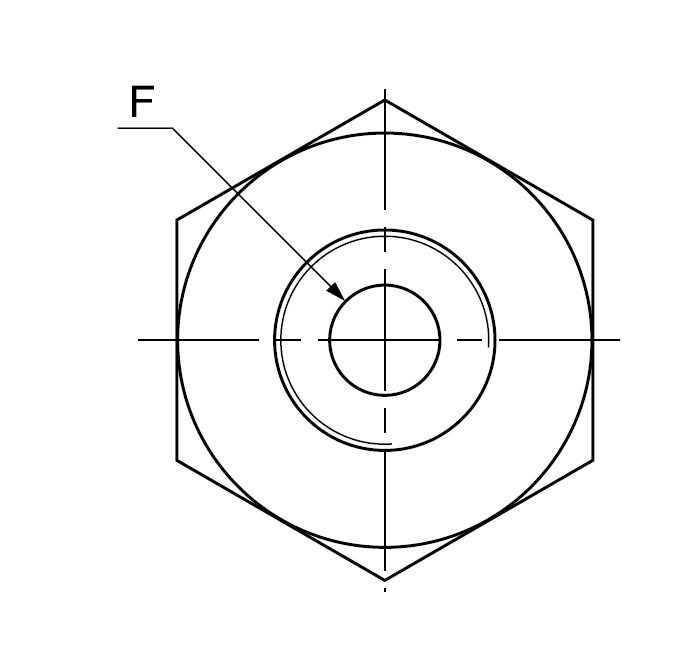

DIMENSIONS
A – Raccord instrument E - Raccord process H SW Ø F
¼" BSP ¼" BSP 30 22 6
½" BSP 50 12
