Série 1522
Série 1522
Séparateurs hygiéniques à écrou DIN 11851
Série 1522

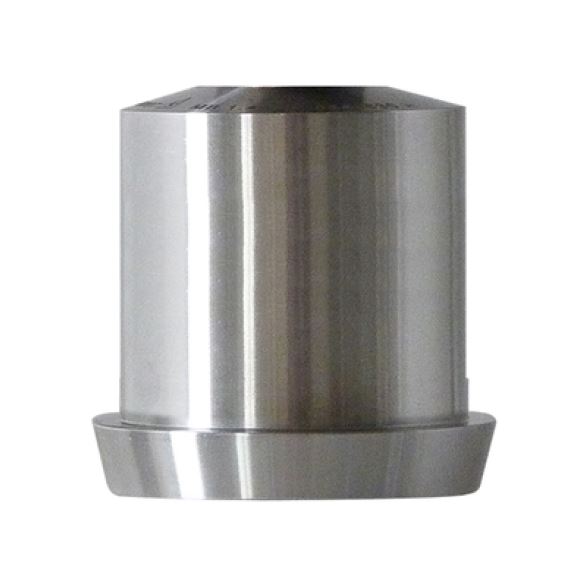

Flasque supérieur (lisse)

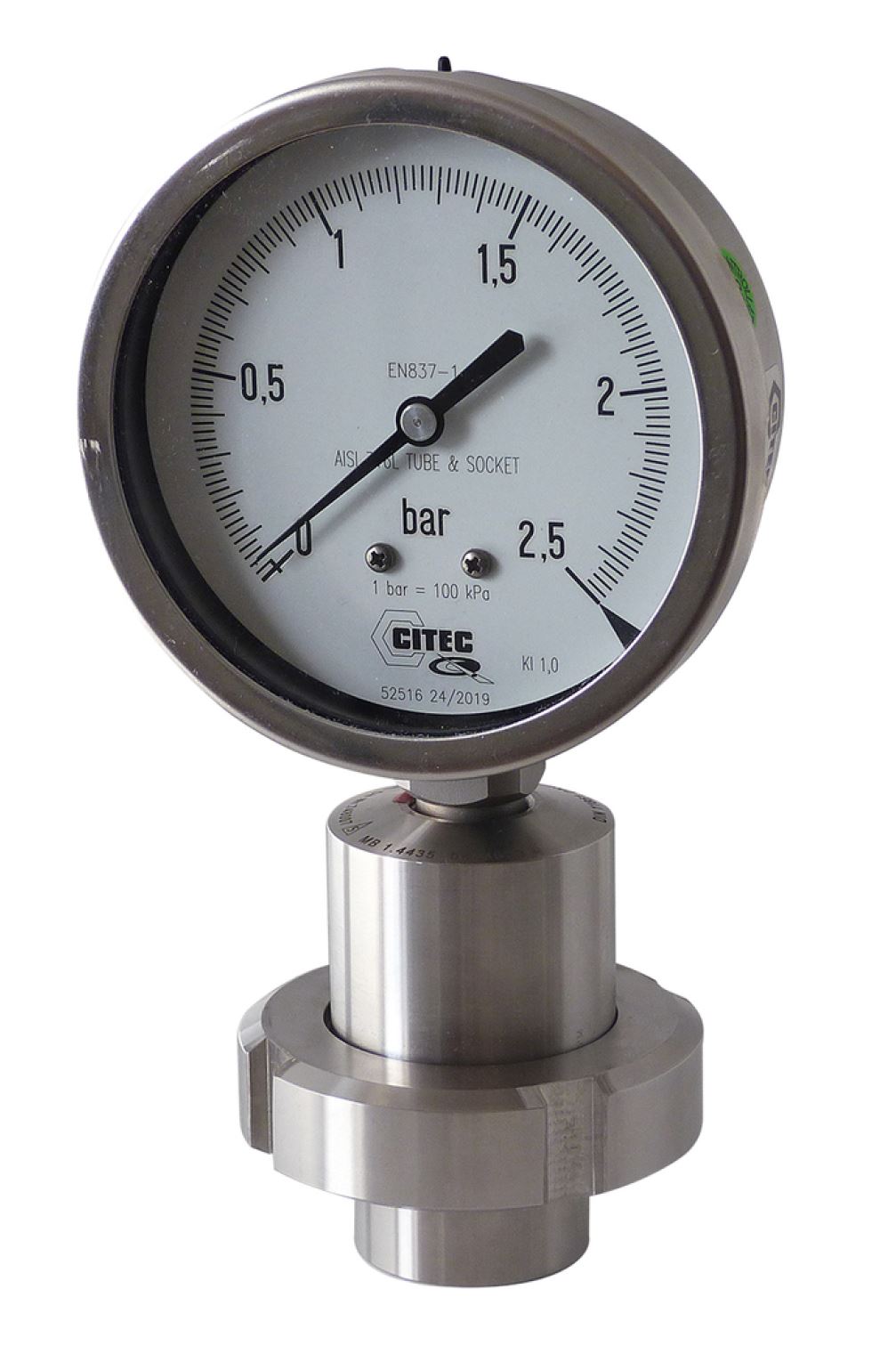

Manomètre sur séparateur

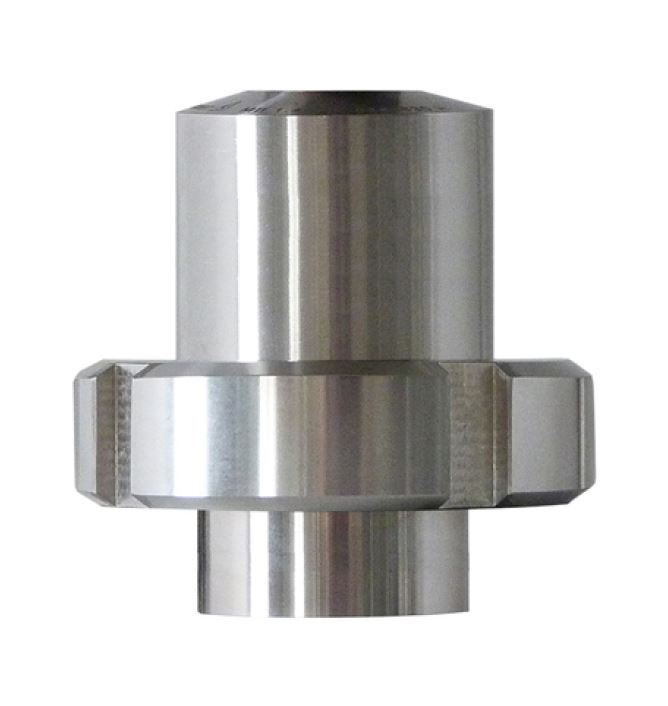

Ensemble DIN 11851

• Raccords normalisés
• DIN 11851
• Tout inox
• Partie inférieure démontable pour nettoyage

APPLICATIONS

Les séparateurs à raccords normalisés DIN 11851 sont destinés aux industriesagroalimentaires et pharmaceutiques. Ils répondent aux contraintes d'hygièneimposées dans leur process.

DESCRIPTION

Le séparateur inox comporte principalement la membrane soudée sur le raccord DIN que nous appelleront "Flasque supérieur", ou est monté le manomètre. Il peut être fourni avec l'embout à souder sur la tuyauterie et l'écrou pour maintenir l'ensemble. L'accouplement rapide avec la membrane soudée, permet un nettoyage aisé.

CARACTÉRISTIQUES TECHNIQUES
Construction   Flasque, embout : Acier inox AISI 316 L
    Membrane soudée : Acier inox AISI 316 L
    Collier, écrou : Acier inox AISI 304 L
    Joint : EPDM - Option FPM ou Téflon
Rugosité membrane   Ra <0,8 μm
Liquide de remplissage   Huile agréée FDA
Température fluide   -15...+150 °C
GAMME DE PRESSION AUTORISÉE
Modèle Modèle Vide - Pression
DN 25 0...4 à 0...40 bar -1...+3 à -1...+24 bar
DN 32 0...4 à 0...40 bar -1...+3 à -1...+24 bar
DN 40 0...1 à 0...40 bar -1...0 à -1...+24 bar
DN 50 0...1 à 0...25 bar -1...0 à -1...+24 bar
MONTAGE INSTRUMENT / SÉPARATEUR

L'ensemble instrument-séparateur ne peut être monté par l'utilisateur, car un montage spécial nécessitant la mise au vide et le remplissage avec de l'huile doit être effectué. Pour passer commande, il convient d'indiquer les références de l'instrument et du séparateur à monter.
CITEC réalise le montage de tous les types de séparateurs sur manomètres, pressostats et transmetteurs de pression.
