Série OM
Série OM

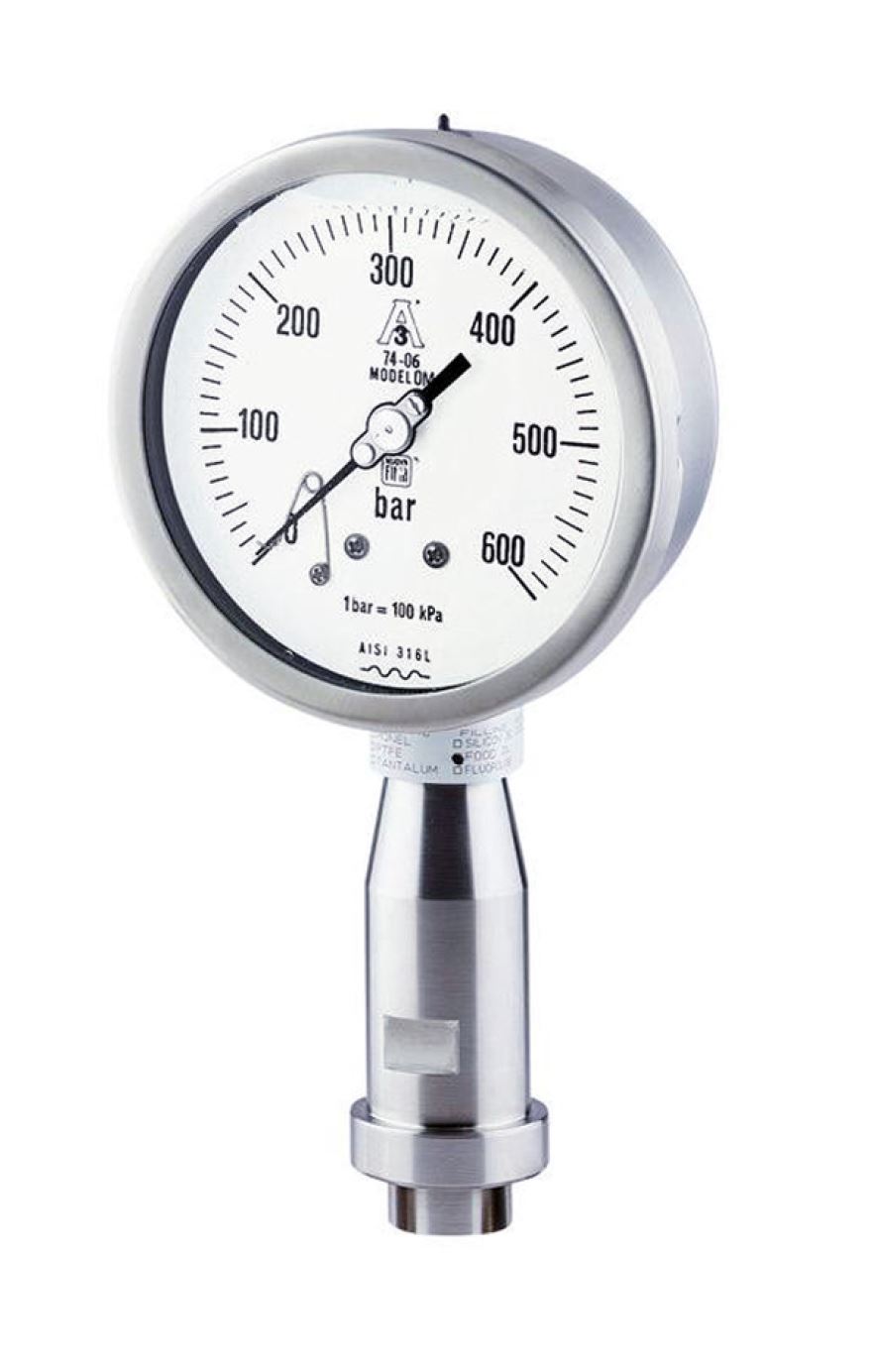

Séparateurs sur manomètres pour homogénéisateurs
Série OM

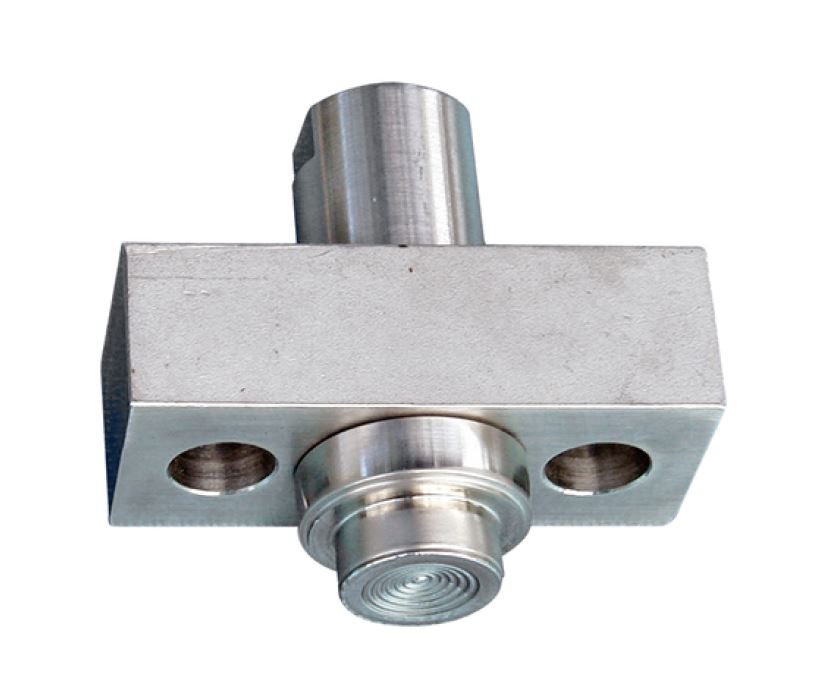

(Bride montée sur l'ensemble)

• Pour homogénéisateurs
• Ensemble complet
• Selon Norme n° 74-05-3A
• Parties en contact en AISI 316 L
• Finition Ra ≤0,8 μm-32 μin (150 Grit)
• Système d'amortissement des pulsations
• Exécution C.I.P. et S.I.P. en standard
• Traçabilité complète

APPLICATIONS

Ces appareils sont utilisés dans les installations sanitaires, alimentaires ou pharmaceutiques et construits selon la norme n°74-05-3A (Sanitar Standards Symbol Administrative Council). L’absence d’interstices et le polissage miroir garantissent un maximum d’hygiène.

DESCRIPTION

La fabrication intégrant manomètre+séparateur permet de réduir le volume interne, entraînant une diminution des erreurs dues à la dérive thermique. Les boîtiers de ces appareils peuvent être remplis de liquide amortisseur pour limiter les effets des conditions d’utilisation les plus sévères. Leur construction est étudiée pour résister aux hautes pressions et aux pulsations d'un système d'homogénéisation.
Un amortisseur est intégré pour assurer la protection de l'instrument de mesure. L'ensemble complet comporte la bride de montage.

CARACTÉRISTIQUES TECHNIQUES
Gamme de pression   0...1000 bar
Classe d'exactitude   1,6
Norme appliquée   74-05 SSI et EN837-1
Organe moteur   Tube acier inox AISI 316 L
Mouvement   Acier inox
Aiguille   Aluminium noir
Lunette   Acier inox AISI 304
Vitre   Verre trempé
Raccord   Acier inox 316 L
Membrane   Acier inox 316 L, rugosité Ra ≤0,8 μm
Cadran   Aluminium laqué blanc, chiffres et traits noirs
Bride de fixation   Acier inox AISI 316 L
    Dimensions : 95 x 45 x h28 mm
    2 trous Ø 18 distants de 60 mm
Liquide montage séparateur   Huile alimentaire FDA
Liquide de remplissage   Glycérine
Indice de protection   IP 67
T° d’utilisation (sec)   Ambiante : -25...+65 °C / Fluide -20...+120 °C
T° d’utilisation (à bain)   Ambiante : -15...+65 °C / Fluide -20...+120 °C
Température maxi   150 °C pendant 1 heure
    durant le lavage (CIP) et la stérilisation (SIP)
RÉFÉRENCES ET CODIFICATIONS

Afin de déterminer au mieux le produit, il convient de connaitre le constructeur de l’homogénéisateur. Chaque fabricant possède son standard de raccordement pression. Ne pas hésiter à contacter notre service technique, afin de définir le produit le mieux adapté pour votre homogénéisateur.
