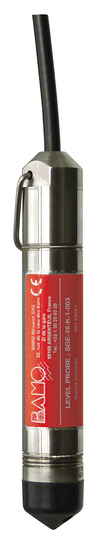

NIVAPRESS SGE-25
NIVAPRESS SGE-25
Sonde de niveau hydrostatique
NIVAPRESS SGE-25

• Échelle de mesure : de 1 à 500 m H₂O
• Capteur et boîtier : Inox 316 L
• Membrane : Hastelloy
• Protection interne contre les surtensions
• Certification ATEX ou DNV

APPLICATIONS

La sonde de niveau hydrostatique NIVAPRESS SGE-25 est applicable à la mesure de niveau des liquides clairs, stockés en réservoirs, puits profonds, ou piézomètres.
Ce capteur est spécialement recommandé pour la surveillance et le contrôle des pompes immergées.

DESCRIPTION

Le capteur NIVAPRESS SGE25 est immergé dans le liquide. La pression qui s'exerce sur le capteur augmente proportionnellement avec la profondeur d'immersion.
La mesure de pression est réalisée au niveau de la membrane, reliée à la pression atmosphérique à travers le capillaire situé dans le câble. L'élément de détection actif est un capteur en silicium de type piézorésistif isolé par une membrane enhastelloy très résistante. Un amplificateur électronique fonctionnant en relation avec le capteur, convertit la mesure en signal analogique 4-20 mA ou 0-10 V.
Cet amplificateur est équipé d'un circuit de protection contre les surtensions pour protéger la sonde contre les dommages pouvant provenir des interférences induites par les décharges atmosphériques, ou par l'association des appareils à courant fort.
Précautions d'installation :
L’installation de la sonde NIVAPRESS SGE-25 est simplifiée par l’utilisation d'un système d'attache, tel que la "pince de suspension" (a) pour son maintien et/ou d'un boîtier BJSC (b). La sonde peut pendre librement au bout du câble ou bien se coucher au fond du réservoir.
Le boîtier de jonction avec compensation de pression (BJSC) permet de fixer le capteur et assure l'équilibrage de pression atmosphérique grâce à un évent intégré en face avant du boîtier. Il permet de diminuer sensiblement les risques d’entrée de poussières et d’humidité. Il est également recommandé pour prolonger le câble du capteur.
Le câble peut être prolongé par un câble de signal standard. Pour le raccordement des câbles de longueurs importantes, il est recommandé d’utiliser le boîtier additionnel de protection contre les surtensions pour montage mural, BPS 102.

Catalogue Général 590-03
27/04/2020 10:51
Sonde de niveau hydrostatique
NIVAPRESS SGE-25
