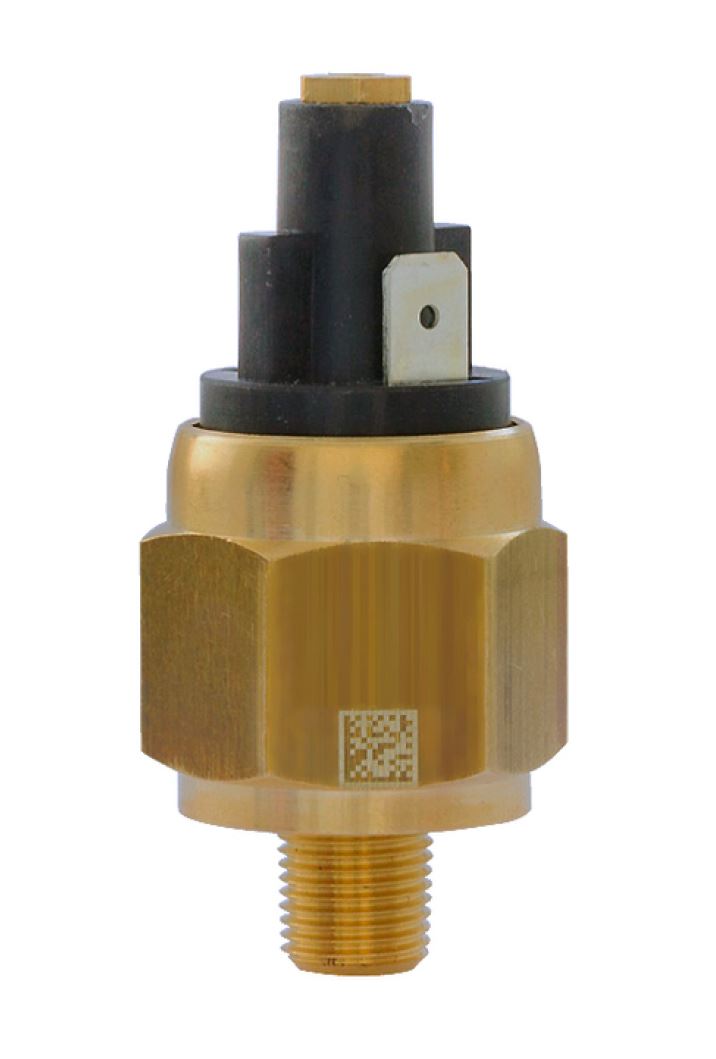

• Gamme de pression : -0,9 à 300 bar
• Corps laiton, acier zingué
• Raccord : G ¼" conique
• Contact NO ou NF
• Consigne réglable
• Hystérésis fixe
• Cosses Faston
Domaines hydrauliques et pneumatiques, construction navale, construction moteur, véhicules sur rail, machines outils, centrales et circuits hydrauliques
Dans un corps métallique creux, le dispositif Ressort/Piston ou Ressort/Membrane, actionne un contact électrique. La pression en croissant ou décroissant provoque le déplacement d'un plateau qui établit le contact selon la valeur (position) réglée. Le réglage du point de consigne se fait par la vis interne, directement accessible (ou située sous le capuchon). Sur le modèle PMN, l'hystérésis est fixe.
Sur le dessin de principe, un contact NO est représenté.
| Membrane | NBR (-5...+60 °C) | |
| Gamme de pression | -0,9...300 bar | |
| Surpression admissible | Selon modèle (voir § références) | |
| Contact électrique | Contact simple NO ( NF s/dde) | |
| 0,5 A résistif, 0,2 A inductif / 48 V AC/DC maxi | ||
| Hystérésis | Selon modèle (voir § références) | |
| Reproductibilité (à 25 °C) | Selon modèle (voir § références) | |
| Conception | piston avec joint HNBR | |
| Membrane HNBR | ||
| Réglage contact | Par vis sur corps (réglage usine sur demande) | |
| Température fluide | -5...+60 °C (selon membrane) | |
| Raccord pression | G ¼" conique mâle | |
| Connexion électrique | Embase à cosses Faston 6,3 x 0,8 | |
| Corps | Laiton (VCN2, PMN2, PMN10) | |
| Acier zingué (PMN 150 à PMN 300) | ||
| Indice de protection | IP 54 (avec capuchon de protection) | |
| Durée de vie mécanique | 10⁶ cycles | |
| Fréquence de commutation max. | 80 /mn (P) et 200/mn (M) |
Les appareils satisfont aux exigences légales des Directives Européennes
en vigueur.

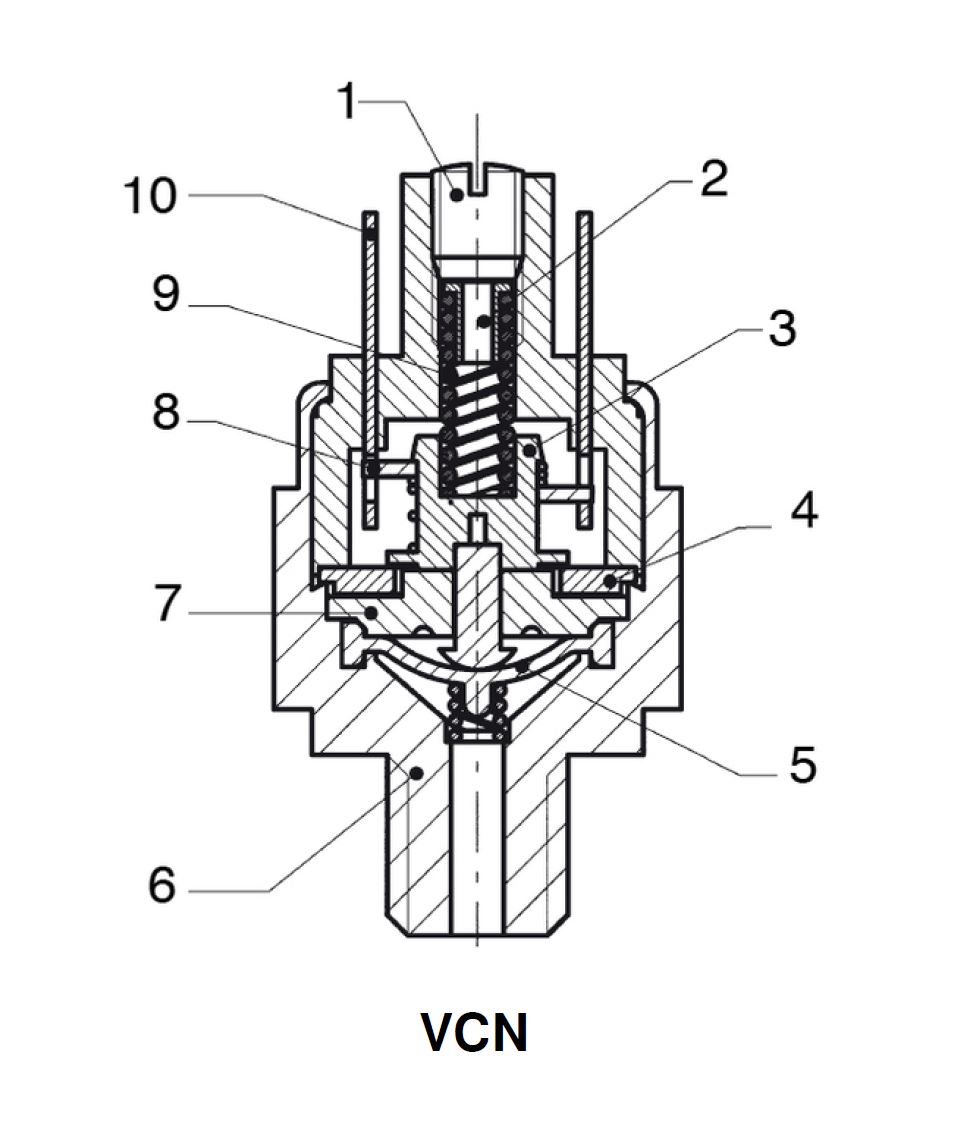

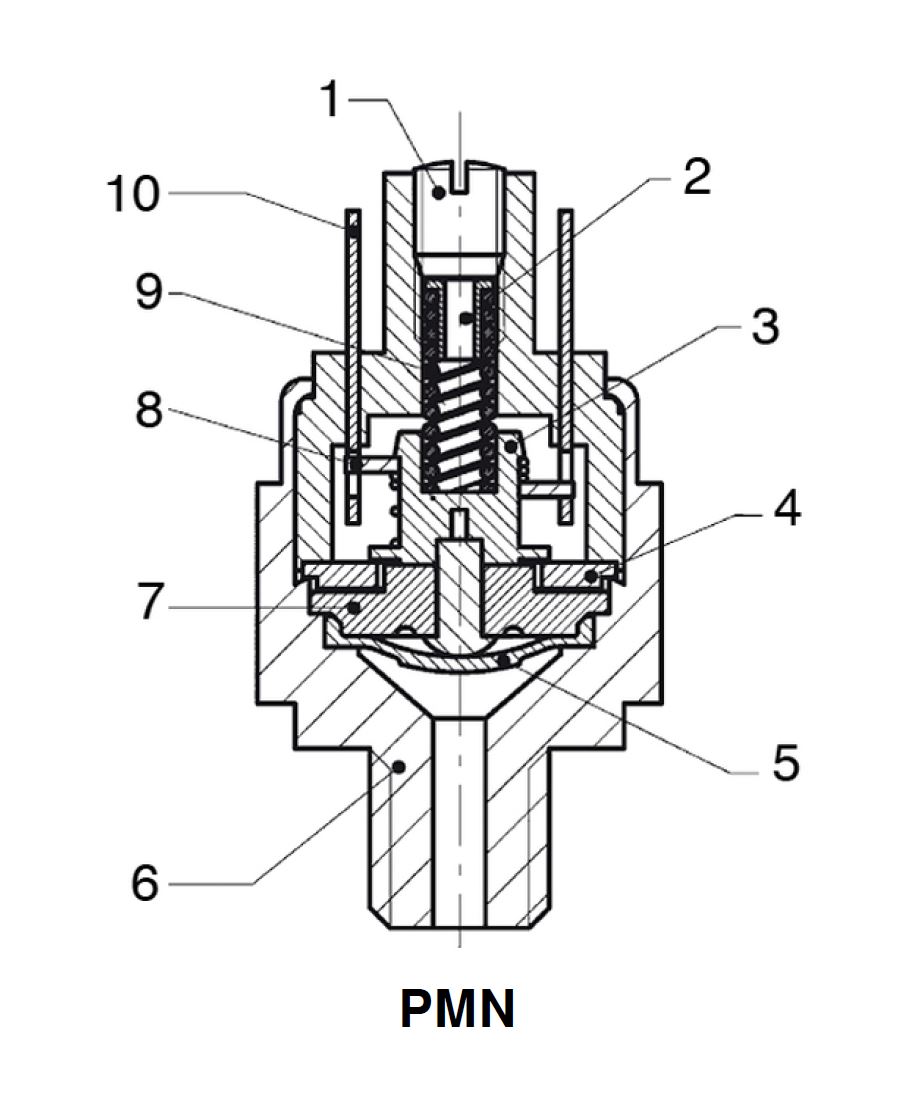

| 1 : Vis de réglage | 6 : Corps |
| 2 : Gudie | 7 : Plateau de blocage membrane |
| 3 : Retenue de contact | 8 : Disuqe de contact |
| 4 : Disque de fermeture | 9 : Ressort |
| 5 : Membrane | 10 : Cosses Faston DIN 46248 |
