• Tout inox
• Sec
• Ø 63, Ø 100, Ø 160mm
• Organe à capsule inox
• Étendue de mesure de -1000 à 1000 mbar
• Réétalonnable
• Classe d'exactitude 1,6
• Raccord inox ¼" ou ½"
• Montage vertical ou arrière
• Avec ou sans collerette
Mesure de faibles pressions ou dépressions pour gaz agressifs

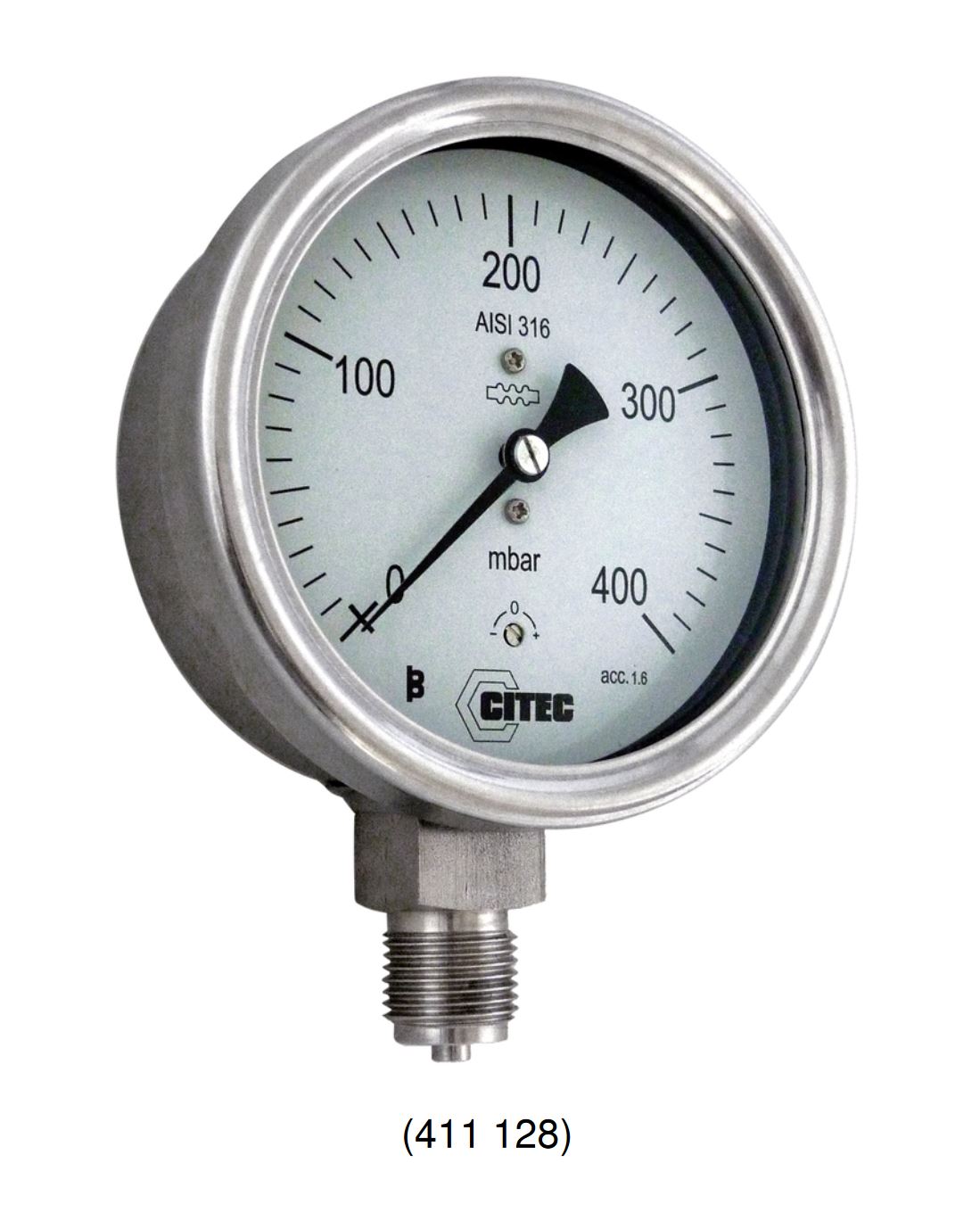

Les manomètres CITEC de la série 2020 comportent un boîtier et un raccord inox. L'élément de mesure est une capsule constituée de deux coupelles minces ondulées, fixées l'une à l'autre par soudure. Cette cavité déformable suit les variations de pression.
| Étendue de mesure | De -1000 à 1000 mbar | |
| Classe d'exactitude | 1,6 | |
| Conception | Suivant norme EN 837-3 | |
| Surpression admissible | 10xEM | |
| Organe moteur | Capsule en acier inox AISI 316L | |
| Mouvement | Acier inox AISI 304 | |
| Boîtier | Acier inox AISI 304 | |
| Lunette | Acier inox AISI 304, fermeture baïonnette | |
| Collerette | Acier inox AISI 304 | |
| Vitre | Verre (épaisseur 4 mm) | |
| Raccord | Acier inox AISI 316L | |
| Filetage | G ¼" ou G ½" selon Ø | |
| Réétalonnage | Par vis située sur le cadran | |
| Cadran | Aluminium laqué blanc, chiffres et traits noirs | |
| Graduation | mbar | |
| Indice de protection | IP 55 | |
| Température d'utilisation | Ambiante : -20...+65 °C | |
| Fluide : -30...+100 °C |
Conformité CE : Les appareils satisfont aux exigences légales desDirectives Européennes en vigueur.
