Série 1120
Série 1120

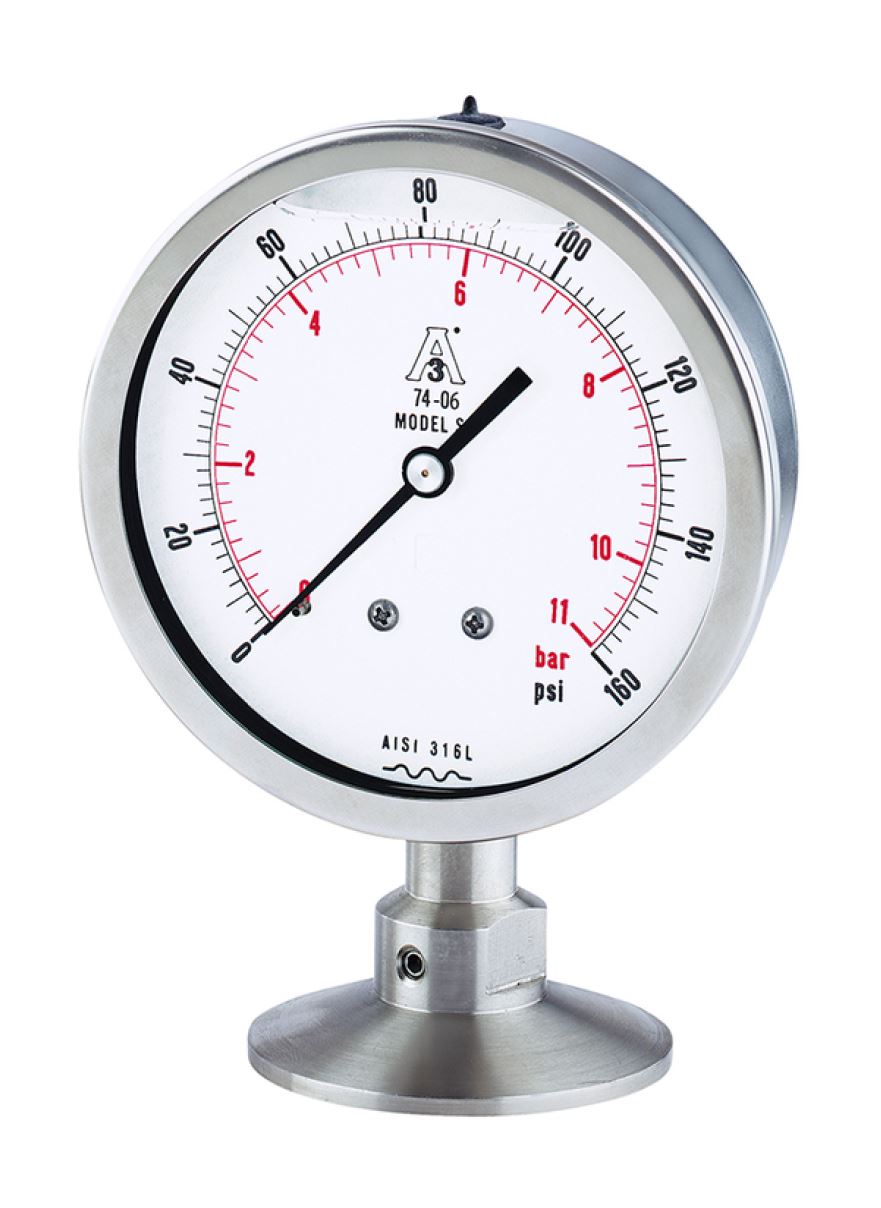

Manomètres à membrane affleurante sur séparateur
Série 1120

• Manomètre/séparateur monobloc
• Pour applications sanitaires
• Boîtiers tout inox, Ø 63 ou 100 mm montés sur séparateur Clamp ISO 2852
• Norme ASME B40.1
• Homologués 3A
• Étendue de mesure de -1 à 40 bar

APPLICATIONS

Ces appareils sont utilisés pour la mesure de pression dans les installations sanitaires, alimentaires et pharmaceutiques (fermenteurs, bio-réacteurs, cuves). Ils sont construits selon la norme 3A et assure une parfaite sécurité grâce à la transmission mécanique de la pression. L'absence d'interstices et la polissage miroir garantissent un maximum d'hygiène.

DESCRIPTION

Ces manomètres sont conçus avec un raccord Clamp ISO 2852 intégré. La membrane est soudée de manière affleurante sur le raccord process. Elle est solidaire d'une tige qui agit sur le mécanisme de rotation de l'aiguille.

CARACTÉRISTIQUES TECHNIQUES
Gamme de pression   De -1 à 40 bar
Pression de travail   75 % de la pleine échelle
Classe d'exactitude   Ø 63 : Grade B selon Norme ASME B40.1 (3-2-3%)
    Ø 100 : Grade A selon Norme ASME B40.1 (2-1-2%)
Organe moteur   Acier inox AISI 316 L
Mouvement   Acier inox
Boîtier   Acier inox AISI 304 électro-poli
Aiguille   Aluminium noir
Cadran   Aluminium laqué blanc, chiffres et traits noirs
Lunette   Acier inox AISI 304 électro-poli, sertie
Vitre   Ø 63 : Plastique
    Ø 100 : Verre trempé
Raccord   Clamp ISO 2852, 1 ½", 2", acier inox AISI 316 L
Membrane   Acier inox AISI 316 L –– Rugosité membrane Ra ≤0,8 μm
Indice de protection   IP 67
Température d'utilisation   Ambiante : -25...+65 °C
Température de travail   Fluide : -20...+100/130 °C
Nettoyage et stérilisation   Durée maxi : 30 min



Conformité CE : Les appareils satisfont aux exigences légales des
Directives Européennes en vigueur.

Catalogue Général 806-44
31/03/2021 08:55
Manomètres à membrane affleurante sur séparateur
Série 1120
