Catalogue Général 635-02
TW
TW

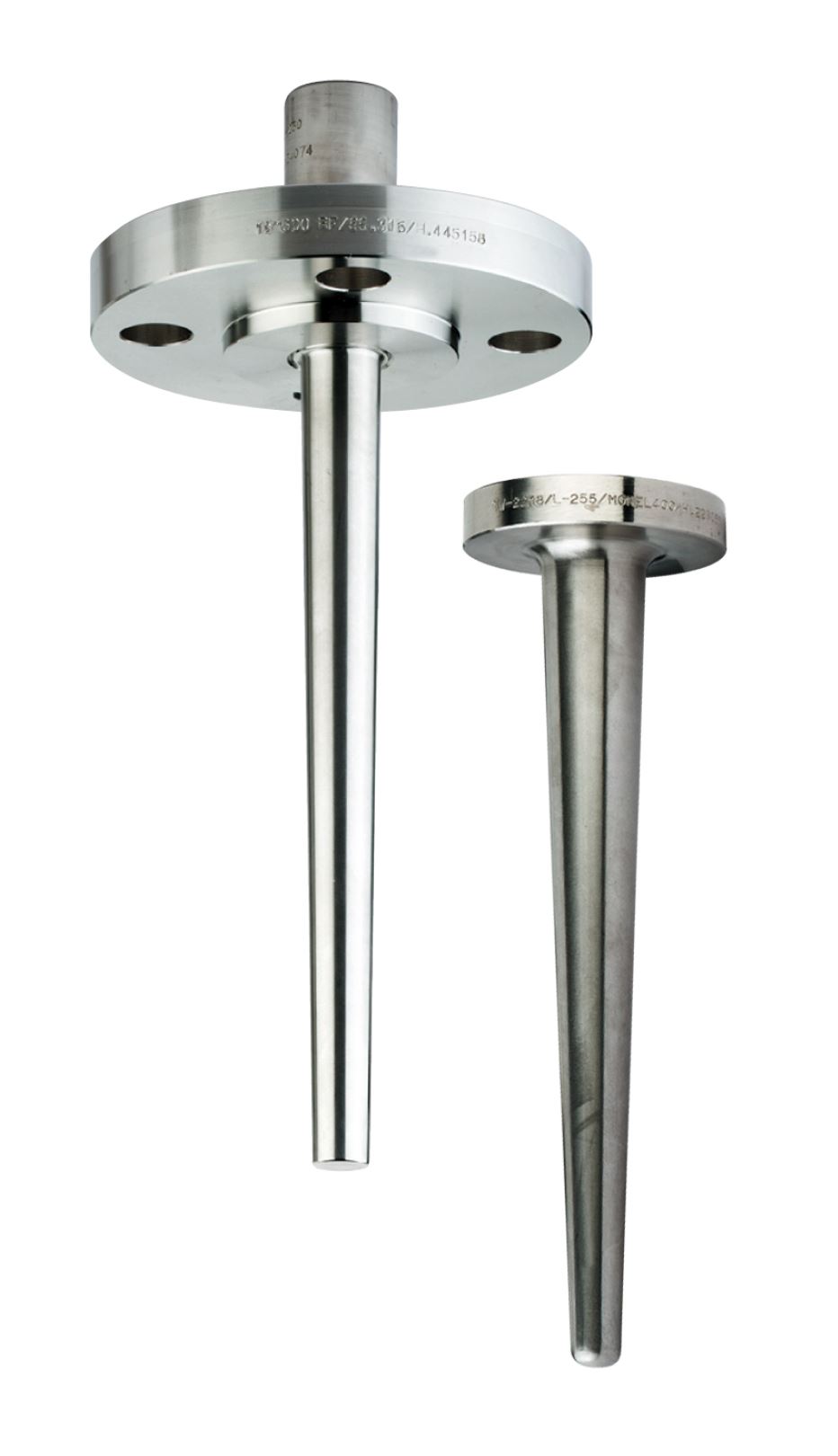

Puits thermométriques
TW

• Corps usiné ou mécano-soudé
• Grande variété de matériaux
• Connexion :
Raccord fileté ½", ¾", 1"
Raccord par emboîtement à souder
Brides

APPLICATIONS

Le puits thermométrique ou “Doigt de gant” est un conducteur thermique tubulaire conçu pour l’insertion d’un thermomètre.
Son usage est recommandé pour la protection mécanique d’un élément sensible et contre les effets corrosifs.
Un puits thermométrique permet de remplacer un instrument ou d’intervenir pour des opérations de maintenance/calibration, sans perturbation et sans interruption du process.

CONCEPTION

Les TW sont conçus pour supporter des températures/pressions élevées sur des process fonctionnant à des vitesses élevées.
Selon les conditions de service (pression, température, débit, vibrations, corrosion) plusieurs possibilités d’exécution peuvent être envisagées :
- Corps usiné dans la masse ou mécano-soudé
- Raccord Fileté
- Raccord par emboîtement à souder
- Bride

CARACTÉRISTIQUES DES MATERIAUX
Matériaux standards   Inox 316 / 316-Ti / 304 / 321
Matériaux spéciaux   Monel / Titane / Nickel / Hastelloy C276 / Hastelloy
    C4 / Inconel 600 / Incoloy 800 etc...
Matériaux spéciaux (revêtus)   Tantale / PTFE / Hastelloy C276 / Hastelloy C4 / Zirconium
    (revêtement des parties en contact avec le fluide)

Conformité CE L'appareil satisfait aux exigences légales des
Directives Européennes en vigueur.

IDENTIFICATION

Chaque TW est identifié avec :
- N° de série (sur demande)
- Matériau et longueur d’immersion
- Dimension et PN de bride

DOCUMENTS, TESTS / CONTRÔLES, CERTIFICATS

- Plan de fabrication
- Test de pression hydrostatique
- Contrôle par ressuage
- Certificat en accord avec EN10204 3.1.B., 3.1.C.
- N° de coulée estampé sur le corps et sur la bride
- Certificat en accord avec NACE MR.01.75
- Essai de traction, essai de choc
- Certificat de traitement thermique
- Test HUEY / ASTM A 262-C
- Test de performance / ASME PTC 19.3 – 1974
- Spécification de la procédure de soudage (W.P.S.)
- Enregistrement de la procédure de qualification (P.Q.R.)

Catalogue Général 635-02
09/11/2022 10:24
Puits thermométriques
TW
