Les soufflets se présentent sous la forme d'une enveloppe en élastomère, néoprène en standard, épichlorohydrine en version haute température, renforcée de plusieurs armatures textiles. L'enveloppe est ensuite sertie sur des flasques.
 |
Modèles proposés

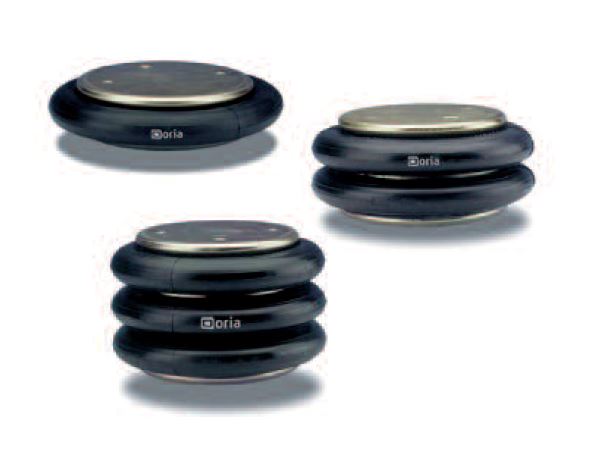

3 modèles sont proposés : 1, 2 ou 3 soufflets, afin de couvrir l'ensemble des besoins industriels et de laisser aux utilisateurs le choix en foction de contraintes telles que : hauteur, course, force, fixation.
| Diamètre | 130 à 410 mm | |
| Force | 0 à 7 tonnes | |
| Course | 0 à 300 mm | |
| Pression de gonflage | 7 bar max | |
| Pression d'éclatement | 20 bar | |
| Température d'utilisation | - 40°C à 70°C élastomère : néoprène | |
| version standard | ||
| Température d'utilisation | - 18°C à 130°C, élastomère : épichlorohydrine | |
| version haute température | ||
| Angle maxi entre flasques | 30° | |
| Désalignement axial | 25 mm | |
| Flasques | acier zingué-bichromaté | |
| option : acier inox 304 |
Se reporter au mode de sélection du vérin (p.3) ou de l'isolateur (p.5) dans le chapitre présentation.
Pour un premier choix, il convient de consulter les caractéristiques techniques page suivante.
Pour un choix définitif, se reporter aux fiches techniques individuelles disponibles sur le site www.citec.fr
À partir du modèle choisi grâce au guide de choix page suivante, le tableau des références page 22 indique :
- le type de fixation, A, B, C
- l'entrée d'air
- la référence CITEC en version standard
- les références pour les versions haute température, flasques inox et haute température avec flasques inox.
 |
